Conecta los cables de los altavoces: lo que hay que saber

El nuevo sistema está desempaquetado y los altavoces han encontrado su sitio. Ahora viene el cableado. Y por muy indispensables que sean los cables, a la mayoría de la gente no le gusta tirar de los hilos.  No es de extrañar, el cableado requiere un trabajo manual, pero una vez que se entiende el principio y se dedica algo de tiempo, la tarea es solucionable. Las herramientas también pueden facilitar las cosas.

Tutorial de Teufel en YouTube: Conectar altavoces

Lisa te muestra consejos y trucos para el cableado de los altavoces

YouTube

Al descargar el vídeo, acepta la política de privacidad de YouTube.
Más información

Cargando vídeo

Conceptos básicos sobre los cables de los altavoces

En un sistema de alta fidelidad, cada altavoz se controla con su propia señal eléctrica. Por consiguiente, un cable va desde cada altavoz hasta el receptor o amplificador. En un sistema 5.1 esto significa 6 cables, en un sistema 7.1 8 cables. El subwoofer se suele conectar mediante un cable mono RCA. En cambio, para los demás altavoces se utilizan cables estéreo de dos hilos; cada uno de ellos transmite la señal de audio desde el receptor hasta el altavoz. Los hilos están formados por muchos hilos finos de cobre. El cable está enfundado en plástico, sólo los extremos de los hilos están expuestos – después de todo, la corriente debe fluir.

A menudo se subestima la elección de la sección adecuada, ya sea para altavoces estéreo o sistemas de cine en casa. En las salas de estar modernas, los cables de los altavoces deben cumplir algo más que una función técnica, por lo que las exigencias a los cables están cambiando. A menudo, los cables deben ser lo más invisibles posible o hacer juego con el resto del mobiliario, además de transmitir perfectamente la señal de sonido.

Para determinar la sección adecuada, hay que partir físicamente de que existe una cierta pérdida de señal por metro de cable. En cambio, con longitudes de cable de hasta 10 metros, esta pérdida es realmente inaudible, sobre todo con sistemas de cine en casa en el salón con una potencia de amplificación de hasta 80 vatios. Por supuesto, el cable también debe ajustarse a las conexiones de los satélites o altavoces. La sección del cable para la que están diseñados los satélites se indica explícitamente en las páginas de los productos.

Los tamaños de sección transversal más comunes son: 0,75 mm², 1,5 mm², 2,5 mm², 4 mm² y 6 mm².


✔ Consejo: Como regla general, cuanto más corto sea el trayecto de transmisión, mayor será el volumen posible. Ahora bien, no siempre es posible realizar recorridos cortos de cables, sobre todo en los sistemas de cine en casa. Por ello, para distancias de transmisión superiores a 7 m, se recomienda utilizar un cable de altavoz con un diámetro de 2,5 mm2 . De lo contrario, el volumen máximo podría quedarse literalmente en el camino.

Cables para altavoces de Teufel

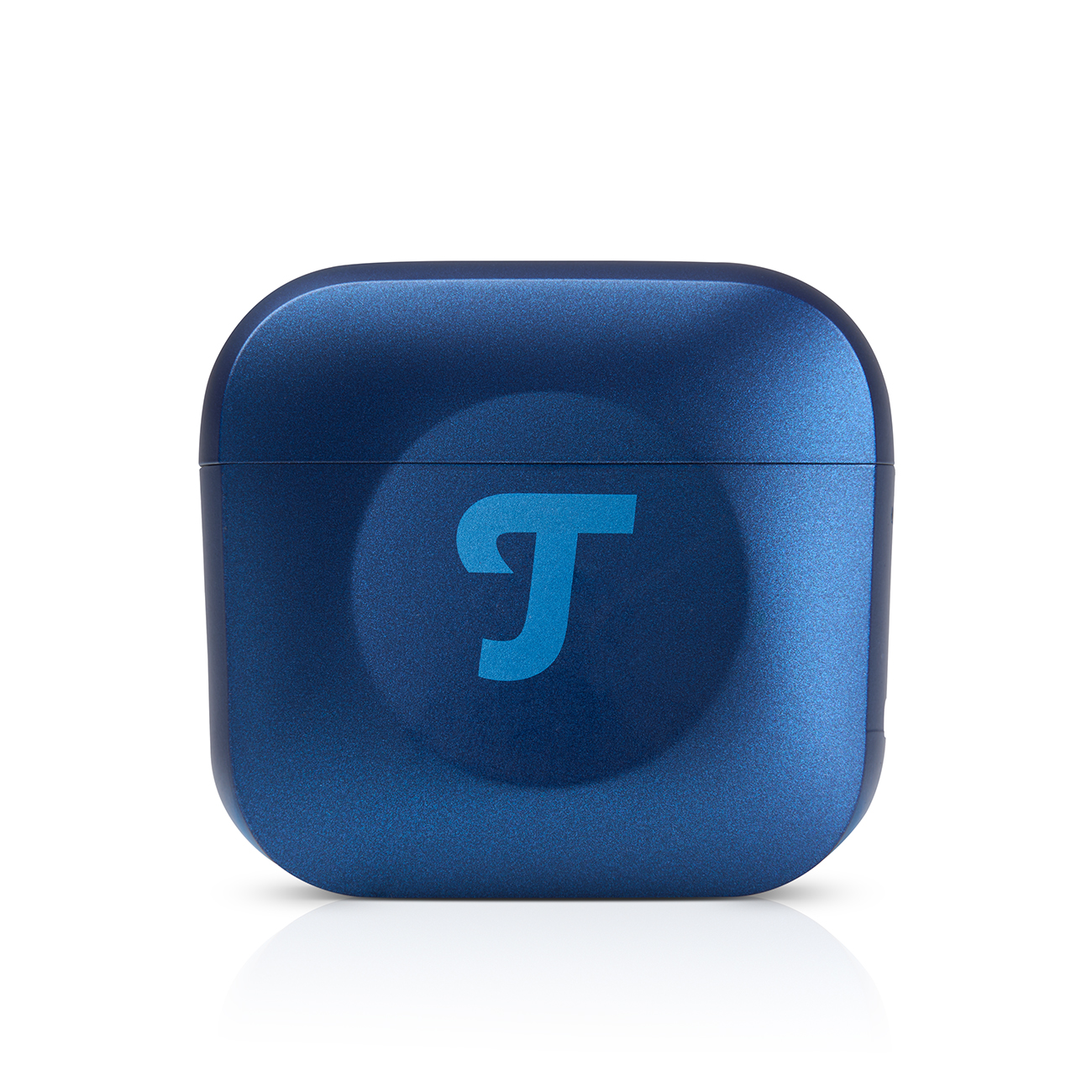

REAL BLUE TWS 3 Estuche de carga

REAL BLUE TWS 3 Estuche de carga

64,99 €En varios colores
Soporte de pared AC 3500 SM (uds.)

Soporte de pared AC 3500 SM (uds.)

17,99 €En varios colores

¿Qué pueden hacer las clavijas de plátano y los terminales de cable?

A veces, los hilos individuales de los cordones de cobre son algo rebeldes. Por ejemplo, pueden sobresalir y doblarse. Además, el aspecto de las hebras sueltas no es del agrado de todos. Los denominados terminales de cable y los conectores tipo banana (Bananas) son la solución perfecta.

Terminales de cable: Se trata de un accesorio en el que se introducen los extremos de los cables trenzados antes de fijarlos con terminales de tornillo o tornillos prisioneros. El extremo del terminal del cable está aplanado, se sujeta de la misma manera que los cables trenzados en el terminal de tornillo en la salida de la caja del receptor. Los diámetros del manguito y del cable deben coincidir.

✔ Consejo: En el caso de los terminales de cable, existe una alta probabilidad de que el tapón de rosca se afloje después de cierto tiempo. Por favor, apriétalos de vez en cuando.

Conectores tipo banana de Teufel: conexión fácil y ajuste perfecto

Enchufes tipo banana: Los enchufes tipo banana se conectan mediante un método ligeramente diferente al de los terminales de cable y los cables trenzados. No se sujetan mediante un tapón de rosca, sino que se conectan a las salidas del receptor o del amplificador.

En sólo 6 pasos: Cómo cablear de forma rápida y segura

Conecta tus altavoces paso a paso: nuestra breve guía resume para ti lo más importante.

  1. Coloca los altavoces y más

    En primer lugar, configura los altavoces y el receptor o amplificador. El cableado es mucho más fácil si las conexiones son de libre acceso.

  2. Colocación perfecta de los cables

    Los cables deben ir todos desde los altavoces hasta el receptor para evitar tropezar con ellos. También puedes utilizar conductos para cables.

  3. Cable en el receptor

    Atornille las tapas de los tornillos en la salida del receptor hasta que se cree un espacio. Sujeta un extremo de cable pelado en cada uno de ellos.

  4. Presta atención a cada hilo del cable

    Introduzca los extremos del cable pelado de manera que no sobresalga ningún hilo.

  5. Elige las conexiones adecuadas

    Es fácil ver a qué salidas se conectan los cables de los altavoces porque las tomas están etiquetadas con mucha precisión: Los altavoces del lado derecho, por ejemplo, deben conectarse a la salida “Altavoz derecho”.

  6. El más es para el más / el menos para el menos

    Ten cuidado de no invertir la polaridad de los cables de los altavoces. El núcleo del cable que se conecta al polo positivo del altavoz debe ir también al polo positivo del receptor. Los cables están codificados por colores para orientarte mejor. Si se invierte la polaridad, el bajo resonará hacia adentro, no hacia afuera.

Conectar Teufel

Juego de cables Teufel con spikes- perfecto para los nuevos altavoces estéreo

En nuestra tienda online ofrecemos cables de altavoz con diferentes longitudes y diámetros. Al examinar los productos, comprueba también si el set de cables está incluido en el pedido.

Quizás te interesen estos productos:

MARANTZ M-CR612

MARANTZ M-CR612

664,99 €799,- €En varios colores
Marantz NR1510

Marantz NR1510

639,99 €749,- €En varios colores
DENON DRA-900H

DENON DRA-900H

669,99 €899,- €

Conclusión: esfuerzos que merecen la pena

  • Un cable de altavoz en el sector de la alta fidelidad suele estar formado por dos hilos de cobre (filamentos).
  • Los subwoofers se conectan por separado (a “Sub out”) mediante un cable cinch (mono).
  • Los cables de altavoz pelados se conectan a las salidas del receptor mediante terminales de tornillo. Es importante que ningún cable de cobre sobresalga o se doble.
  • Como alternativa, puedes utilizar conectores tipo banana o terminales de cable.
  • El cableado se realiza en sólo 6 pasos
