En alta fidelidad, la diferencia la hacen los detalles. El phase plug o clavija de fase y las guías de ondas (wave guide) son dos métodos de construcción para sacar el máximo partido de un transductor. Estos dispositivos influyen en el comportamiento de dispersión y las reflexiones sonoras. El objetivo, como suele ocurrir en el diseño de altavoces, es producir un sonido lo más limpio posible con una respuesta en frecuencia lineal. Te explicamos cómo funcionan estos dos dispositivos, que también se utilizaron en la actualización de la serie Ultima.
Phase plug: sonido más claro gracias a una radiación más precisa

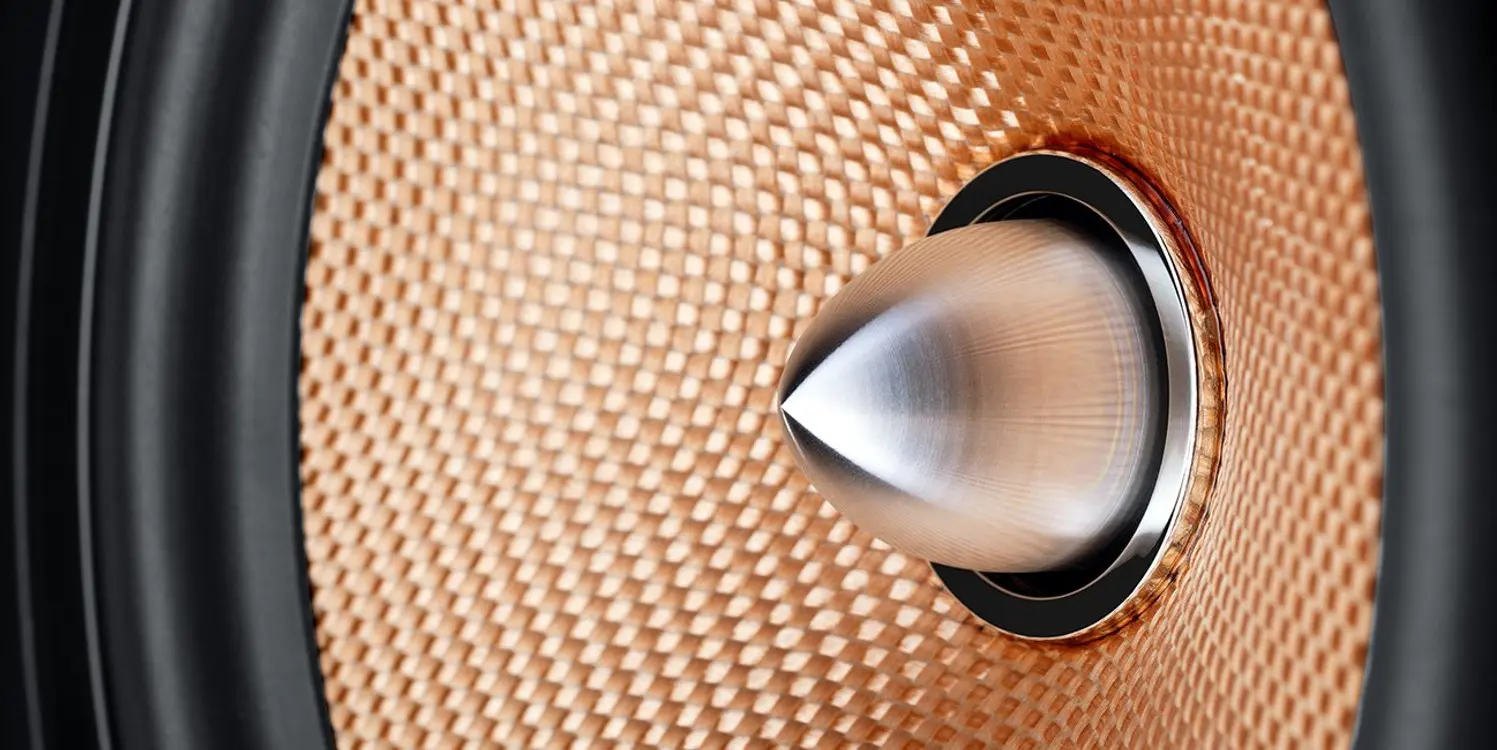

Los phase plugs se colocan en el centro del diafragma del transductor en lugar de la tapa antipolvo (Dustcaps). Esta clavija es un elemento inamovible, normalmente metálico. Se conecta directamente al núcleo del transductor, formado por la bobina móvil y el imán. Esencialmente, esta variante de diseño da como resultado un comportamiento de radiación más preciso. Esto es especialmente complejo en la gama de frecuencias medias y altas y es susceptible a cambios audibles en la respuesta de frecuencia.
Un phase plug minimiza principalmente las reflexiones sonoras dentro del transductor, lo que, en el peor de los casos, puede provocar la supresión de determinadas frecuencias debido a los desfases entre las ondas sonoras radiadas directamente y las reflejadas. En casos graves, esta supresión puede tener un efecto negativo audible en la respuesta de frecuencia. Los altavoces con una tapa antipolvo en lugar de un phase plug son susceptibles de sufrir reflexiones sonoras prematuras debido, entre otras cosas, a la cavidad existente entre la tapa y el transductor.
Sonido estéreo de Teufel para los expertos
Otro efecto positivo del phase plug es la mejora de la refrigeración del transductor. El calor generado durante el funcionamiento del altavoz desaparece de la bobina móvil gracias a la clavija de fase metálica. Los guardapolvos convencionales no tienen este efecto porque no son de metal y no están conectados al núcleo del transductor.
La Wave guide: una especie de mini bocina
Las guías de ondas son otro tipo de diseño de tweeter. Los altavoces equipados con una guía de ondas tienen un accesorio que concentra ligeramente las ondas sonoras emitidas o las guía dentro del eje de emisión. El objetivo de este diseño es crear una respuesta en frecuencia lo más lineal posible y amplificar ligeramente el nivel de presión sonora. La amplificación se consigue mediante un mejor acoplamiento al aire ambiente, similar al de una bocina, pero mucho más débil.
El patrón de radiación ligeramente direccional también reduce las reflexiones de la sala y el sonido directo en la posición de escucha llega mejor. Este efecto puede producirse especialmente en salas con un tiempo de reverberación más largo. Otro efecto positivo del comportamiento frente a la radiación en las “bocinas planas” es la minimización de las reflexiones del sonido en la pared del recinto.
Legends tuning: la puesta al día de la serie Ultima
Nuestros Ultima 40 llevan años figurando entre los mejores altavoces de su segmento. Pero no nos hemos dormido en los laureles: nuestros desarrolladores han analizado el Ultima en detalle y lo han actualizado cuidadosamente. Parte de la actualización es un phase plug de nuevo desarrollo para el tweeter. Al igual que en el modelo anterior, también se utiliza un phase plug para los Kevlar de rango medio.
▶ Los Ulitma 40 son altavoces de columna con un sofisticado sistema de 3 vías como solución integral para música, películas y juegos. Ofrecen un excelente rendimiento de graves gracias, entre otras cosas, a los puertos bass reflex de doble tubo. Gracias a los materiales de alta calidad, la fabricación de primera clase y un nuevo acabado mate, son una apuesta segura.
▶ Mientras que el Ultima 40 puede sonorizar salas de hasta 35 metros cuadrados, hemos desarrollado el Ultima 20 para salas más pequeñas de hasta 20 metros cuadrados. Los altavoces compactos de 2 vías son ideales para estanterías, suelo o montaje en pared. Añaden un tweeter mejorado con conector de fase dentro del sistema de 2 vías. Al igual que los altavoces de suelo, los Ultima 20 tienen un acabado mate con un tweeter brillante y un controlador de medios de Kevlar con phase plug.
Receptor AV para nuestros altavoces pasivos
Los datos más importantes sobre la clavija de fase y la guía de ondas
- En el centro del cono del altavoz se coloca un phase plug.
- Evita las reflexiones del sonido en el interior del transductor y también sirve para mejorar la evacuación del calor.
- Las guías de ondas se utilizan para dirigir y concentrar el sonido en un rango de alta frecuencia.
- También contribuyen a una imagen sonora coherente gracias a un mejor comportamiento de radiación.
